Pålitelig eksosvifte AC-motorguide: typer, spesifikasjoner og utvalg

Hovedtyper av eksosvifte AC-motor

Når du velger eller designer et ventilasjonssystem, forstå de forskjellige typene Eksosvifte AC-motor er avgjørende. Basert på deres startmetoder og viklingsdesign, viser AC-motorer betydelig forskjellig effektivitet, dreiemoment og kostnadsegenskaper.

Følgende er de vanligste typene Eksosvifte AC-motor brukes i ventilasjon:

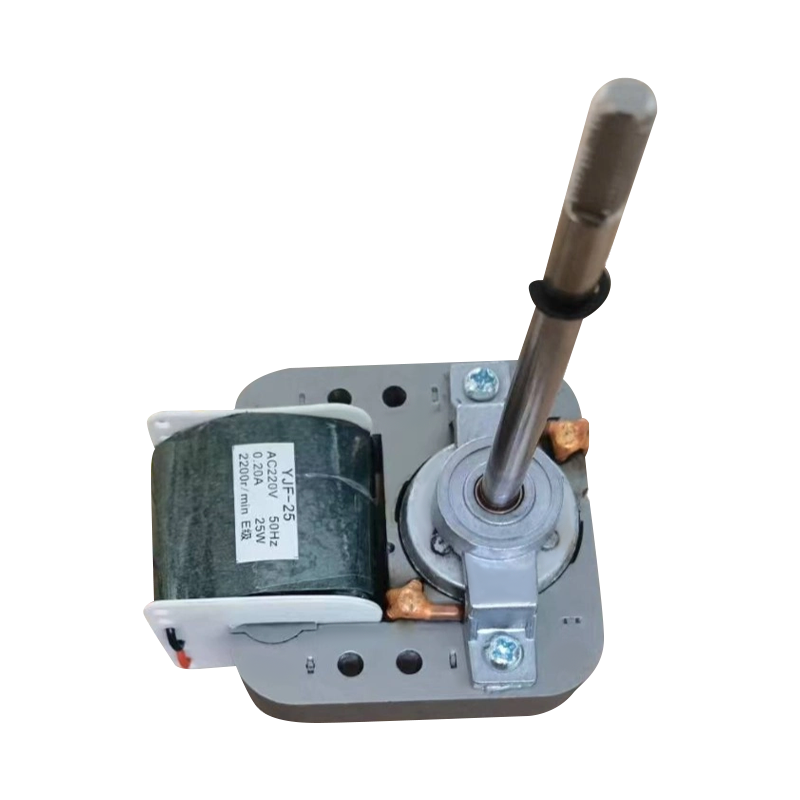

Skyggelagte polmotorer

Dette er den enkleste strukturelle formen av en Eksosvifte AC-motor . Den skaper et roterende magnetfelt ved å plassere en kobberring (skyggespole) rundt en del av hver statorpol.

Funksjoner: Ekstremt lave kostnader, ingen kondensatorer eller sentrifugalbrytere kreves, og svært robust konstruksjon.
Søknader: Vanligvis funnet i små baderomsvifter, husholdningsvifter og mikrokjølevifter.

PSC-motorer (permanent delt kondensator)

PSC-motoren er den gjeldende industristandarden for middels til høy-end Eksosvifte AC-motor applikasjoner. Den bruker en permanent tilkoblet driftskondensator for å forbedre effektiviteten og jevn drift.

Funksjoner: Høyere effektivitet enn skyggelagte polmotorer, lavere driftsstøy og støtter en viss grad av hastighetskontroll.
Søknader: Mye brukt i kjøkkenvifter, kommersiell kontorventilasjon og HVAC-terminalenheter.

CSIR-motorer (kondensatorstart / induksjonskjøring)

Denne typen Eksosvifte AC-motor kobler til en høykapasitetskondensator under oppstart for å oppnå høyt startmoment, kobler deretter fra kondensatoren via en bryter når den er i gang.

Funksjoner: Høyt startmoment, i stand til å drive tunge vifteblader eller overvinne høy kanalmotstand.
Søknader: Primært brukt i industrielle høyvolumsavtrekksvifter eller storskala fabrikkventilasjonsutstyr.

Ytelsesparameter Sammenligning av forskjellige eksosvifte AC-motortyper

Indikator	Skyggelagt stangmotor	PSC motor	CSIR motor
Effektivitet	15 % - 30 % (lavere)	50 % - 70 % (Middel-Høy)	40 % - 60 % (middels)
Startmoment	Lav (Passer for lett belastning)	Middels	Høy (Passer for tung belastning)
Kraftfaktor	Lavere	Nær 1.0 (utmerket)	Lavere
Støynivå	Moderat	Ekstremt lav (jevn rotasjon)	Moderat (Switching sound)
Produksjonskompleksitet	Minimal	Middels (Requires external capacitor)	Høy (inkluderer startenhet)
Felles Power Range	1W - 50W	20W - 500W	100W - 1500W
Hastighetskontrollevne	Dårlig (vanligvis fast hastighet)	Bra (via spenning/flervikling)	Dårlig

Utvalgsanbefalinger

Hvis prosjektet ditt prioriterer ekstrem kostnadseffektivitet og har lave luftstrømkrav, en Skyggelagt pol eksosvifte AC-motor er det foretrukne valget.
Hvis du fokuserer på langsiktige strømkostnader og stille ytelse , den PSC Eksosvifte AC Motor er den høyytelsesløsningen foretrukket av globale produsenter.
For store industrielle eksosanlegg som må overvinne kanaltrykk over lang avstand , a CSIR Eksosvifte AC Motor med høyt startmoment anbefales.

Intern struktur og arbeidsprinsipp for eksosvifte AC-motor

Forstå den interne konstruksjonen til en Eksosvifte AC-motor hjelper med å forstå hvordan den opprettholder høy effektivitet under intense arbeidsforhold. AC-motorer fungerer hovedsakelig basert på Faradays lov om elektromagnetisk induksjon.

Analyse av kjernekomponenter

Stator: Den stasjonære delen av motoren, bestående av laminerte silisiumstålplater og isolerte kobbertrådviklinger. Den genererer et roterende magnetfelt når vekselstrøm tilføres.
Rotor: Den roterende delen. For en Eksosvifte AC-motor , brukes vanligvis en "ekornbur"-rotor. Den genererer en indusert strøm for å skape rotasjonsmoment.
Lager: Nøkkelkomponenter som støtter rotoren. Kvaliteten deres påvirker direkte friksjonstapet og levetiden til Eksosvifte AC-motor .
Endeskjold og hus: Brukes til å sikre interne komponenter og hjelpe til med varmeavledning.

Arbeidsprinsipp kort

Når vekselstrøm kommer inn i statorviklingene til Eksosvifte AC-motor , dannes et roterende magnetfelt. I følge elektromagnetisk induksjon induserer dette feltet en strøm i rotorstengene. Rotorstrømmen samhandler med magnetfeltet for å produsere elektromagnetisk kraft (Lorentz-kraft), og skyver rotoren for å følge rotasjonen av statorfeltet, og driver dermed viftebladene.

Nøkkelkomponent: Sammenligning av hylselager vs. kulelager

Teknisk spesifikasjon	Hylselager	Kulelager
Arbeidsprinsipp	Aksel glir i en smurt hylse	Aksel støttes av rullende stålkuler
Designliv	Ca. 20 000 - 30 000 timer	Ca. 50 000 - 80 000 timer
Friksjonskoeffisient	Høyere (Øker når oljen tørker)	Ekstremt lavt og stabilt
Orienteringsgrenser	Vanligvis begrenset til horisontal	Støtter horisontal, vertikal eller hvilken som helst vinkel
Driftsstøy	Veldig stille i starten, øker senere	Konsekvent lav støy
Temperaturmotstand	Moderat; oil fails at high temps	Utmerket; egnet for varmeavtrekk
Kostnadseffektivitet	Lave kostnader; egnet for forbruksvarer	Høyere kostnad; egnet for 24/7 industriell bruk

Innvirkning av viklingsmateriale på ytelse

Materiell eiendom	Ren kobbervikling	Aluminium/CCA vikling
Konduktivitet	100 % (standard)	Ca. 60 % - 70 %
Varmebestandighet	Ekstremt høy; motstår utbrenthet	Lavere; resistance increases rapidly with heat
Effektivitet	Lavt tap; høy energieffektivitet	Høyt tap; motoren varmes lett opp
Mekanisk styrke	God seighet; motstandsdyktig mot vibrasjoner	sprø; utsatt for feil i åpen krets
Motorvolum	Mindre volum for samme kraft	Krever større volum for varmeavledning

Hvordan velge riktig eksosvifte AC-motor for systemet ditt

Å velge riktig Eksosvifte AC-motor involverer mer enn bare matchende kraft; det krever vitenskapelig sammenligning basert på ventilasjonsbehov, installasjonsmiljø og forventede driftssykluser.

Kjerneparametere: Strøm og CFM

Kraften til en Eksosvifte AC-motor er vanligvis uttrykt i watt (W) eller hestekrefter (HK), og det må overvinne luftmotstanden til viftebladene.

CFM (kubikkfot per minutt): Måler volumet av luft som slippes ut per minutt.
Statisk trykk: Motstanden motoren må overvinne når luft skyves gjennom kanaler eller filtre.

Søknad	Anbefalt effektområde	Typisk turtall	Foreslått lagertype
Lite innenlands bad	15W - 35W	1000 - 1500	Hylselager (økonomisk)
Kommersiell kjøkkenhette	150W - 400W	1500 - 2800	Dobbelt kulelager (slitesterk)
Fabrikk/lager eksos	0,5 hk - 2 hk	800 - 1700	Kraftig kulelager (industrielt)
Elektronisk kjøling	5W - 20W	2500 - 3500	Hylse eller hydraulikklager

Matching av elektriske spesifikasjoner

Parameter	Beskrivelse og innvirkning
Nominell spenning	Må matche (f.eks. AC 110V eller 220V). Høyspent brenner viklinger; lav spenning starter ikke.
Frekvens	50Hz eller 60Hz. Utilpasset frekvens forårsaker hastighetsavvik (ca. 20%) og overoppheting.
Isolasjonsklasse	Klasse B (130 °C) er standard; Klasse F (155 °C) er for høytemp industriell bruk.
IP-vurdering	IP44 for sprutmotstand; IP55/IP66 for støv- og vannmotstand i industriområder.

Miljøfaktorer for eksosvifte AC-motor

Omgivelsestemperatur: Standardmotorer fungerer mellom -20°C og 40°C. Høytemperatur eksos krever motorer med høyere karakter.
Fuktighet og korrosjon: I kjemiske anlegg eller kystområder, velg motorer med anti-korrosjonsbelegg eller aluminiumshus.
Driftssyklus:
- S1 (kontinuerlig): Egnet for industriell ventilasjon (24-timers drift).
- S2 (korttid): Egnet for hjemmebaderom eller periodisk bruk.

5. Installasjons- og ledningsveiledning for eksosvifte AC-motor

Riktig installasjon sikrer sikkerhet og effektivitet. Sørg alltid for at strømmen er helt frakoblet før du håndterer en Eksosvifte AC-motor .

Kjerneledningskomponenter

Kjør kondensator: I PSC-motorer skaper den faseforskyvningen for å starte og opprettholde rotasjon.
Termisk overbelastningsbeskytter: Integrerte termiske brytere kutter automatisk strømmen hvis motoren overskrider temperaturgrensene.
Bakketerminal: Metallbelagte motorer må være pålitelig jordet for å forhindre elektrisk lekkasje.

Kablingssammenligning: Enkelthastighet vs. Multihastighet

Type ledning	Kabeltall	Funksjoner	Søknad
Enkel hastighet	3 ledninger (L, N, G)	Enkleste; går i full fart.	Grunnleggende industri- eller baderomsvifter.
Multi-Speed	4 ledninger	Endrer hastighet via svingete kraner.	Range hetter; kontorventilasjon.
Vendbar	4-5 ledninger	Endrer retning via fasebytte.	Vindusvifter med innsug/eksosmodus.

Installasjonsforholdsregler og fysiske parametere

Installasjonsfokus	Tekniske krav	Potensiell konsekvens
Justering	Avvik < 0,05 mm	Vibrasjon, lagersvikt, høy støy.
Vinkel	Vertikal eller horisontal (match peiling)	Hylselagre svikter raskt hvis de monteres vertikalt.
Tiltrekkingsmoment	Bruk momentnøkkel per boltspesifikasjoner	Løse deler forårsaker forskyvning; overstramming av sprekker endeskjold.
Kjøleplass	Tømt luftinntak bak på motoren	Dårlig ventilation leads to rapid temperature rise.

Vanlige trådfargedefinisjoner (internasjonal referanse)

Svart: Hot/Live
Hvit: Nøytral
Grønn/gul-grønn: Bakke
Brun/lilla: Vanligvis for kondensatortilkoblinger

Vedlikeholdstips for å forlenge eksosvifte AC-motorens levetid

Regelmessig vedlikehold reduserer feilfrekvensen til en Eksosvifte AC-motor .

Vedlikeholdssjekkliste

Støvrengjøring: Støv er den primære morderen til en Eksosvifte AC-motor . Det blokkerer varmeveksling og ødelegger rotorbalansen.
Lagersmøring: For ikke-forseglede motorer, påfør 1-2 dråper lett olje hver 6.-12. måned.
Kondensatortesting: Kondensatorer svikter ofte før motoren. Hvis motoren brummer, men ikke vil starte, sjekk kondensatoren.

Feilsøkingstabell

Problem	Mulig årsak	Løsning
Motoren starter ikke, ingen lyd	Ingen strøm eller intern termisk sikring har gått	Sjekk kretsen; skift motor hvis sikringen ikke kan tilbakestilles.
Motoren brummer, men vil ikke snu	Feil i kondensator eller fastkjørte blader	Bytt kondensator; fjerne hindringer.
Overdreven støy	Slitte lagre eller ubalanserte kniver	Bytt lagre; stram eller bytt kniver.
Motor treg og overopphetet	Kortsluttede viklinger eller lav spenning	Mål spenning; bytt motor hvis spenningen er normal.

FAQ

Spørsmål: Kan min eksosvifte AC-motor gå 24/7?
A: Det avhenger av driftssyklusen. Motorer vurdert S1 er designet for kontinuerlig bruk, mens husholdningsmotorer bør brukes med jevne mellomrom for å unngå varmeoppbygging.
Spørsmål: Hvorfor ble luftstrømmen redusert etter at motoren ble skiftet?
A: Sjekk om motoren er det reversering . AC-motorretningen avhenger av startviklingsfasen; feil kabling kan føre til at viften blåser luft bakover.
Spørsmål: Hva er en normal temperaturøkning for en eksosvifte AC-motor?
A: De fleste motorer fungerer ved 50°C - 70°C. Så lenge det ikke overskrider isolasjonsklassen (f.eks. 130°C for klasse B), er det vanligvis normalt.
Spørsmål: Kan jeg bruke en DC-omformerbryter for å kontrollere AC-motoren min?
A: Nei. Standard Eksosvifte AC-motor enheter krever dedikerte AC-hastighetskontrollere. Bruk av feil kontroller kan føre til at viklinger skriker og brenner ut raskt.
